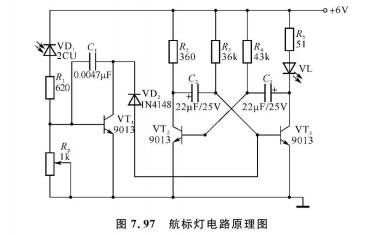

航標燈電路原理圖如圖所示。它實質是由光敏二極管VD_和三極管VTI等元器件組成光控電路,三極管VT₂、VT₃等元器件組成的多諧振蕩器。
1.安裝：按照所示的正確安裝(包括選、插、焊)元器件,裝配工藝參見前面有關知識。
2.調試
1)通電前檢查對照電路圖,檢查元器件插裝是否正確。
2)通電調試接通+6V電源,在無光照射時,三極管VT1:基極上偏置阻值增大而截止,多諧振蕩器正常工作,發光二極管閃爍發光;當有光照射時，光敏二極管反向電阻減小使三極管VT飽和導通。VD₂導通,三極管VT₃;基極電位被鉗制在低位而截止,多諧振蕩器停止振蕩,發光二極管熄滅。
